การเปลี่ยนคาร์ทริด FINE

ขั้นตอนการเปลี่ยนชิ้นส่วน

เมื่อคุณจะต้องเปลี่ยนคาร์ทริด FINE ให้ปฏิบัติตามขั้นตอนด้านล่างนี้

• ดูภาพเคลื่อนไหว

ข้อสำคัญ

• ห้ามสัมผัสแผงสัมผัสทางไฟฟ้า (A) หรือหัวฉีด (B) บนคาร์ทริด FINE เครื่องพิมพ์อาจไม่สามารถพิมพ์งานได้ถูกต้องหากสัมผัสบริเวณดังกล่าว



• หากคุณถอดคาร์ทริด FINE ออก ให้เปลี่ยนด้วยคาร์ทริดใหม่ทันที อย่าปล่อยเครื่องพิมพ์ทิ้งไว้โดยไม่มีคาร์ทริด FINE ในเครื่อง

• ใช้คาร์ทริด FINE ใหม่สำหรับการเปลี่ยนทดแทน การติดตั้งคาร์ทริด FINE ที่ใช้แล้วอาจทำให้หัวพิมพ์อุดตัน

  นอกจากนี้ คาร์ทริด FINE ดังกล่าวจะทำให้เครื่องพิมพ์ไม่สามารถแจ้งคุณได้อย่างเหมาะสมว่าควรจะเปลี่ยนคาร์ทริด FINE เมื่อใด

หมายเหตุ

• สำหรับ Windows หากคาร์ทริด FINE หมึกหมด คุณสามารถพิมพ์ด้วยคาร์ทริด FINE สีหรือสีดำอันใดอันหนึ่งที่มีหมึกเหลืออยู่ได้เพียงชั่วขณะเท่านั้น

  สำหรับข้อมูลวิธีการกำหนดค่าการตั้งค่านี้ ให้ดูรายละเอียดด้านล่าง

  • การตั้งค่าหมึกที่จะใช้

• หมึกสีอาจจะถูกใช้ด้วย เมื่อทำการพิมพ์เอกสารขาวดำ หรือตั้งค่าการพิมพ์เป็นแบบขาวดำ

  ทั้งหมึกสีและหมึกสีดำยังมีการใช้ในการทำความสะอาดหัวพิมพ์แบบปกติและอย่างละเอียดซึ่งอาจจำเป็นสำหรับการรักษาประสิทธิภาพของเครื่องพิมพ์ เมื่อหมึกหมด ให้เปลี่ยนคาร์ทริด FINE ด้วยคาร์ทริดอันใหม่ทันที

  • คำแนะนำเกี่ยวกับหมึก

1. ตรวจสอบว่าเครื่องพิมพ์เปิดอยู่

2. เปิดฝาครอบด้านหน้า (C) อย่างเบามือ



3. เปิดเทรย์ออกกระดาษ (D)

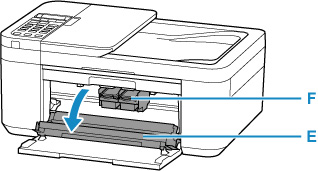

4. เปิดฝาครอบออกกระดาษ (E)

   ตัวยึดคาร์ทริด FINE (F) จะเคลื่อนไปยังตำแหน่งเปลี่ยน



   ข้อควรระวัง

   • ห้ามดันตัวยึดคาร์ทริด FINE ให้เคลื่อนหรือหยุดตามใจชอบ อย่าจับต้องตัวยึดคาร์ทริด FINE จนกระทั่งที่ใส่หยุดอย่างสมบูรณ์

   ข้อสำคัญ

   • ห้ามสัมผัสถูกชิ้นส่วนโลหะหรือส่วนอื่นภายในเครื่องพิมพ์

5. นำคาร์ทริด FINE ที่หมึกหมดแล้วออก

   1. ดันคานโยกตัวล็อกคาร์ทริดหมึก (G) ของคาร์ทริด FINE ที่หมึกหมดแล้วลงจนกระทั่งล็อกเข้าที่



   2. ถอดคาร์ทริด FINE (H) ออก



6. เตรียมคาร์ทริด FINE ใหม่

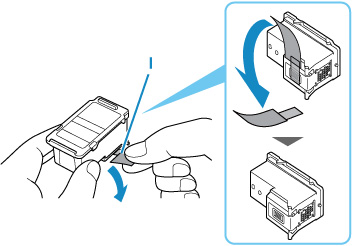

   นำคาร์ทริด FINE ใหม่ออกจากบรรจุภัณฑ์ และดึงเทปป้องกัน (I) ออกอย่างเบามือ



   ข้อสำคัญ

   • ห้ามสัมผัสแผงสัมผัสทางไฟฟ้าหรือหัวฉีดบนคาร์ทริด FINE เครื่องพิมพ์อาจไม่สามารถพิมพ์งานได้ถูกต้องหากสัมผัสบริเวณดังกล่าว

7. ติดตั้งคาร์ทริด FINE

   1. ใส่คาร์ทริด FINE อันใหม่ให้ตรงกับตัวยึดคาร์ทริด FINE ตลอดแนวจนกระทั่งสัมผัสกับด้านหลัง

      ติดตั้งคาร์ทริด FINE สีในช่องด้านซ้าย และคาร์ทริด FINE สีดำในช่องด้านขวา



      ข้อสำคัญ

      • ใส่คาร์ทริด FINE อย่างเบามือจะช่วยหลีกเลี่ยงการถูกทำลายโดยแผงสัมผัสทางไฟฟ้าบนตัวยึดคาร์ทริด FINE



   2. ดันคานโยกตัวล็อกคาร์ทริดหมึกขึ้นจนกระทั่งล็อกเข้าที่

      คาร์ทริด FINE จะถูกล็อก



   ข้อสำคัญ

   • ตรวจสอบว่าคาร์ทริด FINE ถูกติดตั้งอย่างเหมาะสม



8. ปิดเทรย์ออกกระดาษ



   หมายเหตุ

   • หากข้อความแสดงข้อผิดพลาดปรากฏขึ้นบน LCD หลังจากปิดเทรย์ออกกระดาษ ให้ดำเนินการที่เหมาะสม

     • เมื่อเกิดข้อผิดพลาด

   • หากการจัดตำแหน่งหัวพิมพ์ไม่ถูกต้อง ซึ่งจะเห็นได้จากเส้นที่พิมพ์ออกมาไม่ตรงหรือลักษณะที่คล้ายกัน ให้ ปรับตำแหน่งหัวพิมพ์
